IDCB系列智能数据采集测量前端

● 概述

IDCB智能数据采集网络系列产品是本公司基于多年工业仪表制造经验和技术的积累,充分考虑工业现场数据采集的需要,采用最新微电子技术及全新表面贴装工艺自主研发及生产的高性能远程智能1/0产品,可完成分散在工业现场的各类型号的连续高精度测量。该系列前端具有测量精度高、抗干扰能力强、接口开放性好、能化程度高、便用简单灵活、安装扩充方更和性能价格比高等一系列优点。

IDCB智能数据采集网络,也称“远程1/0"是专为配合DCS应用而设计,属于现场总线产品范畴,是DCS的亲密伙伴。以下简称”IDCB网络“。



“IDCB网络” 的特点

◆“IDCB网络”最显著的特点在于通讯接口的标准性和通讯协议的开放性,可适配各种组态软件,轻松实现与任何支持MODBUS-RTU协议的网络、系统(特别是DCS)的通讯互连。

◆“IDCB网络”与众不同的是通讯接口采用了“全面冗余”的技术,冗余的两条总线均拥有完整而且独立的总线控制器、总线驱动器和总线介质层,两条总线可同时运行,互不影响。

◆"IDCB网络”最大的优点是远程1/0前端可直接安装于工业现场的信号测点附件,做到真正的物理分散,可节省大量的信号电缆和补偿导线简化工程设计减少施工费用,缩短施工工期。

中"IDCB网络”最新的技术是通信接口采用了最新的磁隔离技术,极大的消除了光耦中不确定的电流传输比率、非线性传输特性以及随时间漂移和温漂等-系列问题,具有光耦无法比拟的优势。

◆“IDCB网络” 系列远程1/0前段采用密封型结构,防护等级高达IP56,具有很高的防尘、防水、放磁场、抗震等能力。"IDCB网络” 系列远程1/0前段采用模块化结构设计,这样可使得系统大小的组建相当灵活,扩展方便。

◆"IDCB网络”系列远程1/0前段内部具有完善的电气隔离和自检电路,双重(硬件和软件)看门狗,抗干扰能力强,可在恶劣的现场环境下长期可靠地运行,

◆“IDCB网络”系列远程1/0前段采用片上系统[SOC-System on Chip)设计, 采用表面贴装(SMT) 工艺焊接,使得整机体积小,功耗低,集成度高。

◆“IDCB网络”系列远程1/0前段适配高亮液晶显示器,显示清晰明亮,实现前段测量数据的就地显示,同时可对前段进行方便的组态。

◆"IDCB网络” 系列远程1/0前段接线端子采用菲尼克斯可拆卸型端子,方便更换前端裸机;信号接线无须短接,接线方便,简单可靠。

实践证明,"IDCB网络” 系列模拟量测量前段产品特别适用于大型发电机组的常规温度群测点(锅炉金属壁温、发电机线圈铁芯温度、气缸壁温、辅机线圈温群等)的监控,也可广泛应用于冶金、石化、环保、轻工等其他行业的数据监控系统。


“IDCB网络” 的特点

挂网主站数1-2台

主站类型工控机、 兼容机、便携机、DCS系统的RS485/232接口模块挂网从站数≤265

通讯速率4.8Kbps~115.2Kbps可 编程通讯距离1200米 (加中继器顺延)通讯方式半双工异步通讯

接讯接口标准RS-485 (全面冗余、磁隔离技术)

数据格式1个起始位,8个数据位,1个停止位,无奇偶校验位

通讯协议MODBUS协议(RTU模式)通讯校验CRC-1 6循环冗余校验传输介质屏蔽双绞线

网络隔离电压> 2500Vrms网络保护土15KV抗静电保护

600W抗雷击保护具有真正的失效保护带热关断限流保护

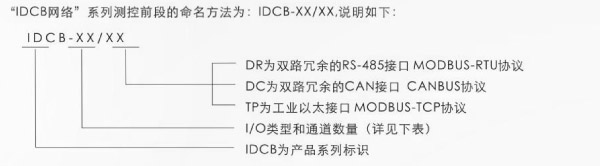

“IDCB网络”的前端类型

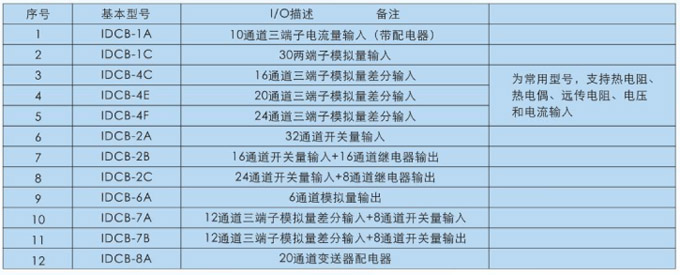

“IDCB网络”系列测控前端的基本型号如下:



“IDCB网络”主要性能指标

◆挂网主站数1-2台

主站类型工控机、 兼容机、便携机、DCS系统的RS485/232接口模块挂网从站数≤265

通讯速率4.8Kbps~115.2Kbps可 编程通讯距离1200米 (加中继器顺延)通讯方式半双工异步通讯

接讯接口标准RS-485 (全面冗余、磁隔离技术)

数据格式1个起始位,8个数据位,1个停止位,无奇偶校验位

通讯协议MODBUS协议(RTU模式)通讯校验CRC-1 6循环冗余校验传输介质屏蔽双绞线

网络隔离电压> 2500Vrms网络保护土15KV抗静电保护

600W抗雷击保护具有真正的失效保护带热关断限流保护
