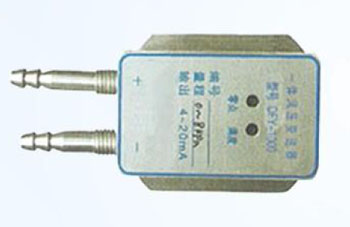

DFY系列风压测量装置---DFY- 1000型-体化风压变送器

●概述

DFY-1000型一体化风压变送器选用美国Honeywell和美国Motorola系列高精度、超低温漂(温度自动补偿)芯片,彩铝合金外壳以及应力隔离技术组装而成,经精密温度补偿、放大处理转换成4-20mA标准信号。



主要技术参数

1、测量范围:差压: 0~10Kpa

      正压:0~25Kpa

      负压: 0~-25Kpa或者-25~0Kpa

      正负压: -25+25Kpa

2、电源: 24VDC

3、精度: 0.5级

4、输出型号: 4~20mA    输出信号:二线制

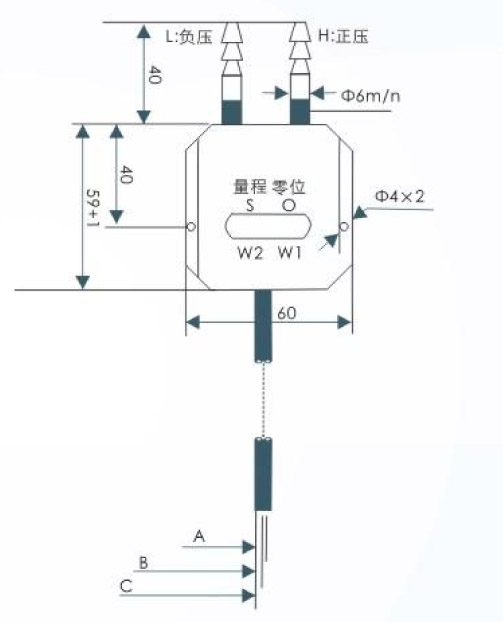

规格型号

微差压信号输出、放大、温度补偿处理,转换成标准信号输出: 4~20mA二线制供电+24V。

用户需要0~10mA定货时注明。

用10m/m标准螺帽,加10m/m弹簧片,10m/m垫片即可固定

注:

PVCE芯抗干扰屏蔽电缆长2米。

A信号输出正端,一般为红色导线。B信号输出负端。

C为信号输出屏蔽线,接地线。

OW1零点调节(针对4mA输出而言)SW2满量程调节(针对20mA输 出而言)





DFY型一体化风压变送器与DCS/DAS系统接线图



注:此图为DCA或DAS系统自配24VDC电源供变送器的网络接线图,接线与1151变送器相同(二线制)
24VDC供电时,网络之间导线必须采用屏蘞电缆。
