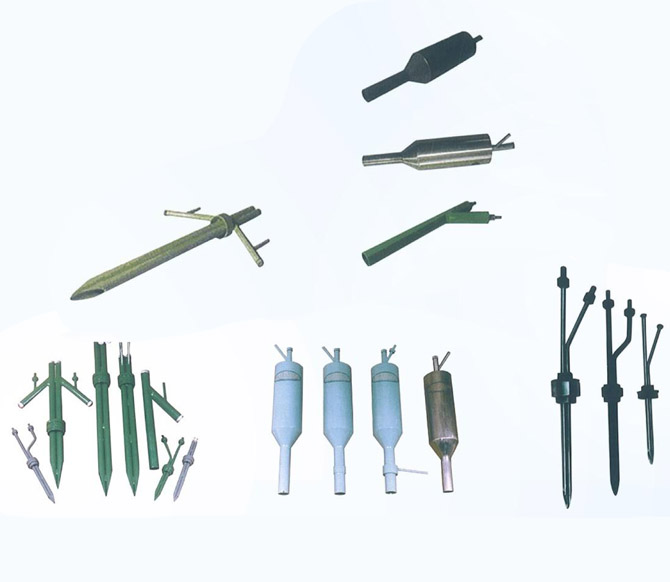

PFD系列防堵风压取样器(碳钢和不锈钢)
  • 防堵风压取样器
  • 陶瓷耐磨自振动清灰风速取样器
  • DFY-HJM风量测量装置
  • DYF-02系列测速装置

● 概述

锅炉的风道、烟道、炉膛等取压口,由于管道中含有一定的粉尘,所以经常发生堵塞,堵塞后必须用鼓风机或其他吹除,劳动强度很大,我厂开发生产的PFD-型系列防堵风压取样器是根据旋风分离器的原理制成,

PFD-型系列防堵风压取样器经全国电厂长期使用证明,在制粘合输粉(煤粉)系统及炉膛的风压和差压测量,可以高粘度、低流动性、强腐蚀性的风粉混合物测量不发生堵塞。



● 特点

不需要气源,不存在系统复杂,安装工作量大的问题。

不需要耗能,不需要维护,无任何附加测量误差。

PFD-1型为外碳钢内不锈钢型防堵取样器。

PFD-2型为全不锈钢型防堵取样器。



PFD-Y靠背管

技术指标

测量精度:土3%测量介质:空气

管道:圆管、矩形管取样口径: φ34x2mm引压口径: φ14x2mm公称压力: Pn≤6.4Mpa

流体温度: t≤450°C 可根据用户要求, 指定材质即可。







概述

本装置采用特殊材料解决了动压探头磨损的问题和采用连续自振动装置和特殊的结构解决了探头的堵塞问题,大大提高了气流(含尘)的流速在线测量的准确度和可靠性。广泛应用于燃煤电厂锅炉的一、二、三次风风速在线监测装置和一次风煤粉浓度在线测量。测量精度高,风速测量精度可达土3%,装置中没有节流元件,不增加被测管道系统的阻力。系统结构简单,安装方便,改造工作量小,运行可靠。该装置从根本上解决了锅炉侧风元件中存在的耐磨和防堵两大关键技术。



适用范围

含粉量大,容易造成一-般测速装置磨损堵塞的风速风量测量例如:测量一次风管、一次风喷口风速测量二次风管、二次风喷口风速; 测量三次风管、三次风喷口风速:

测量储仓式制粉系统一次风管内煤浓度。



技术指标

测量精度+3%

测量介质: 空气

管道: 圆管、矩形管

保护套管材质: 氧化铝耐磨陶瓷公称压力: Pn≤6.4Mpa

流体温度: t≤450°C 注:根据用户管道尺寸设计流量要求定制

概述

HDJ横截面风量测量装置是依据速度面积法的原理而研制出来的流量计。速度面积法是将测量流速的截面分割为许多小单元,假设每个单元面积的流速VI,则总的流量就等于流过所有小单元面积流量之和。当单元面积分割得愈多,所测的流量愈准确,横截面风量测量装置就是依据这个原理而研制。无需要直管段,只要有250mm 300mm长的安装位置即可。压力损失小,压损只有机翼测风装置的10%。具有自整流功能,不受不规则流体、甚至是多向旋转达气流的影响,可加装吹扫装置,实现人工或自动政扫。可对特殊结构形状的管道的流量进行测量,长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。



适用范围

锅炉一次、二次风、三次风风速风量测量。



主要技术参数

测量介质:空气

管道圆管、矩形管基本误差限:士1%

公称压力: Pn≤6.4Mpa流体温度: t≤450°C

精度等级:1,0级1.5级2.5级



注:根据用户现场工况定制.

概述

该装置是基于阿牛巴原理的系列产品,其独特的结构可于各种差压变送器配套测量气体的流速和流量,广泛用于自动化控制。



适用范围

测量介质含粉量少,直管段比较长的风量,风速测量。



主要技术参数

测量介质:空气、锅炉一、二次风等介质测量精度:士3%

公称压力: Pn≤6.4Mpa流体温度: t≤450°C

注根据用户现场工况,定制

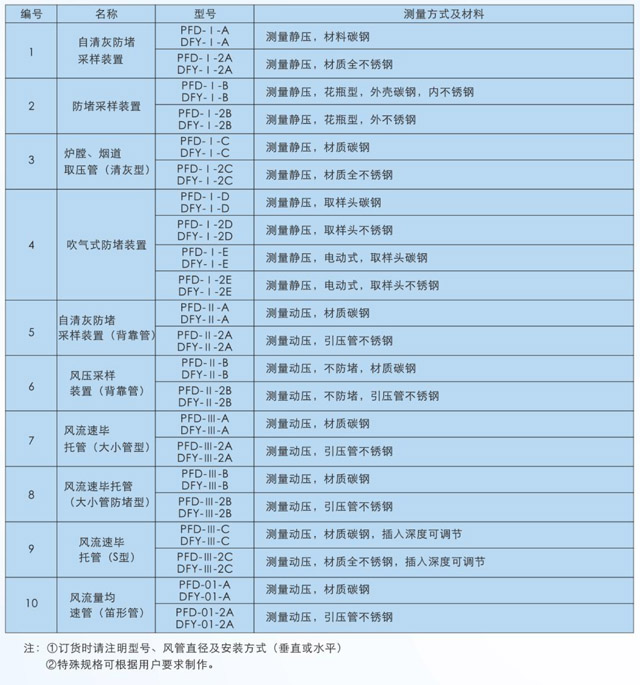

选型指导

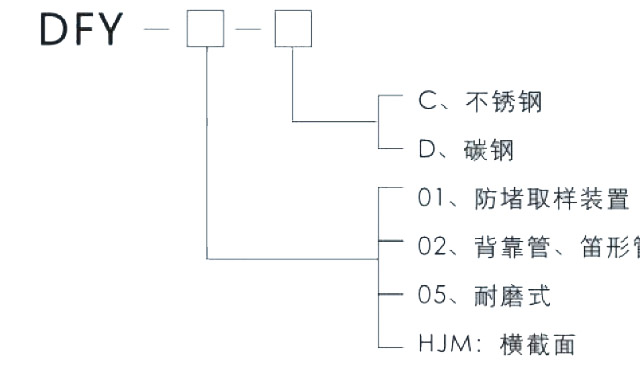

订货编号
